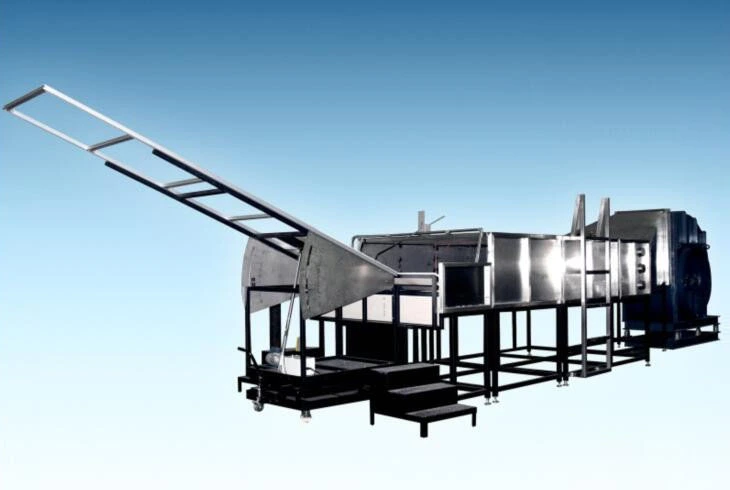

Система тестирования горения фотоэлектрических модулей

Особенности

Особенности

1. Кровельный материал, размер: 1300мм (Ш) × 1000 мм (Д) × 1200 мм (В) для установки тестовых образцов;

2. Негорючая испытательная доска, установленная на конце испытательной доски, может предотвратить возникновение закалки под испытательной доской;

3. Веерообразная регулировочная пластина из нержавеющей стали, регулируемый угол тестирования, размер: 1440 мм (Д) x 940 мм (В);

4. Основная рама используется для поддержки испытательного кронштейна, коррозионностойкой стальной конструкции, размерами 1020 мм (Д) x 1000 мм (Г) x 1473 мм (В);

5. Негорючие элементы панели, установленные в переднем конце рамы, имитируют карниз и карниз, и распространяют пламя от горелки к образцу;

6. Расход воздуха на панели испытательного стенда составляет 19 ± 8 км/ч (5,5 м/сек) и контролируется анемометром;

7. В воздуховоде установлен сотовый фильтр, а на входе газа - направляющие аппараты;

8. Регулируемые турбулентные пластины в воздуховоде могут увеличить скорость ветра и уменьшить турбулентность. Изготовленные из нержавеющей стали, они не изменят положение при изменении давления ветра;

9. Материал воздуховода изготовлен из нержавеющей стали, устойчивой к коррозии и высоким температурам. Размер: 2130 мм (Ш) x 762 мм (В) x 3000 мм (Д);

10. Вентилятор 220 В, 50 Гц, трехфазный электрический, оснащен системой реверса, которая может автоматически регулировать скорость ветра, с минимальной скоростью потока 800 м3/мин;

11. Газовая горелка (используется для периодического зажигания, распространения пламени и испытаний на летающее пламя) длиной 1,12 м, диаметром 60,3 мм и узкой щелью шириной 12,7 мм и длиной 0,91 м на стороне, обращенной к испытательной пластине;

12. Газовая горелка может обеспечивать мощность 22000 БТЕ/мин (387 кВтч) и автоматически регулировать скорость потока газа в соответствии с тремя уровнями сгорания A, B и C.

13. Автоматическая система зажигания для обеспечения безопасности во время испытаний. Минимальное высокое давление электрода розжига составляет 1,8 кВпик. Массовый расходомер контролирует расход газа в соответствии с различными стандартами. Класс А&B: 21 000–22 000 БТЕ/мин (369–387 кВтч) в течение 10 минут, класс C: 18 000–19 000 БТЕ/мин (316–334 кВтч) в течение 4 минут;

14. Система тестирования бренда, обеспечивающая газовые горелки пламенем, которое может охватывать материалы сгорания, и регулируемую температуру газовой горелки. 880 ± 10 ℃

15. Металлическая сетка может поддерживать материалы, способствуя их полному сгоранию;

16. Система сбора данных DAQ, программное обеспечение для тестирования может отображать такую ​​информацию о тестировании, как скорость потока газа, теплотворная способность газа, температура калибровки и т. д.
