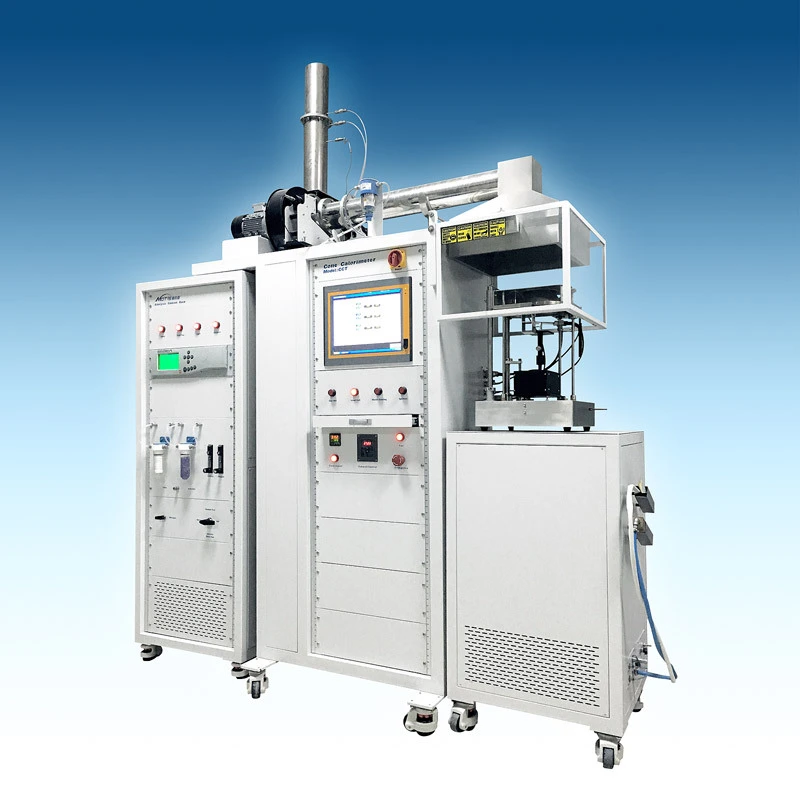

Dispositivo de rendimiento de combustión de material calorímetro de cono

Características

1. El calorímetro cónico adopta un método de diseño de subgabinete y el gabinete de análisis es móvil. Se puede utilizar para probar calorímetros cónicos y también se puede conectar a sistemas de prueba de tasa de liberación de calor a gran escala, como dispositivos de prueba de combustión individuales, detección de clasificación de combustión de cables y incendios en salas sólidas, de acuerdo con estándares de prueba como ISO 5660, ASTM E1354. , GB/T16172, etc.;

2. Cuerpo de prueba integrado y gabinete de análisis de 19 pulgadas, integrado con una computadora con pantalla táctil industrial tipo PC de 15 pulgadas, que se utiliza para todo el proceso de control y prueba;

3. La potencia nominal del calentador cónico es de 5000W, con una potencia térmica de 0-100kW/m2. Está controlado por un controlador de temperatura PID y el cono de radiación se puede colocar horizontal o verticalmente;

4. La caja de muestras puede acomodar muestras de hasta 100 mm x 100 mm x 50 mm de tamaño;

5. Rango de pesaje de muestras: 0-2000 g; Precisión: 0,1 g (también se pueden proporcionar diferentes rangos y precisiones según los requisitos del cliente);

6. El sistema de encendido es un generador de chispas de alto voltaje de no menos de 10 KV, que adopta un cilindro giratorio para posicionamiento automático;

7. Analizador de oxígeno paramagnético, rango 0-25%, tiempo de respuesta: 4 segundos, desviación lineal: ≤ 0,5% FS, repetibilidad: ≤ 50 ppm O2, deriva de sensibilidad: ≤ 0,1 % vol. O2/semana o ≤ 1% del valor medido/semana (no acumulativo), el que sea menor, límite de detección: ≤ 5 0 ppm de O2;

8. Analizador de CO y CO2 por infrarrojos no dispersivo CO: 0-1%; CO2: 0-10%, principio de medición: absorción infrarroja, tiempo de respuesta: 2,5 segundos, desviación lineal: ≤ 1% FS, repetibilidad: ≤ 0,5% FS, deriva cero: ≤ 1% FS/semana, límite de detección: ≤ 0.5% FS;

9. El análisis de la densidad del humo utiliza un sistema láser para medir la densidad del humo, que consta de un fotodiodo, un láser de helio neón, un detector principal y un detector auxiliar;

10. El sistema de escape consta de ventiladores, campanas extractoras de humo, tubos de escape y medidores de flujo de orificio. El caudal del ventilador extractor de humos se puede ajustar de 0 a 50 g/s, con una precisión de 0,1 g/s;

11. El muestreador circular se instala en el conducto de entrada a 685 mm de distancia de la campana de humo, y debe haber 12 pequeños orificios en el muestreador para homogeneizar los componentes del flujo de aire;

12. La temperatura del flujo de aire se mide mediante un termopar sellado con un diámetro de 1,6 mm, que debe instalarse 100 mm por encima de la placa del orificio de medición del flujo;

13. Sistema integrado de pretratamiento de gas, que incluye bomba de muestreo, filtro, condensador, bomba peristáltica y filtro de humedad;

14. Temperatura del condensador: 0-5 grados, bomba de diafragma, caudal: 3 l/min, presión: 2,5 bar;

15. Unidad de alarma de humedad, que puede emitir una alarma automáticamente cuando la humedad en el gas de muestra es demasiado alta y puede comunicarse a través de un software de prueba;

16. Unidad de alarma de flujo, cuando el humo y el polvo en el gas de muestra están bloqueados, puede emitir una alarma automáticamente y pedir que se reemplace el dispositivo de filtrado;

17. Seleccione un medidor de flujo de calor tipo SB con un rango de diseño de 0~100k W/m, una precisión de ± 3% y una repetibilidad de ± 0,5%, acompañado de un informe de calibración;

18. Equipado con un sistema de refrigeración por agua portátil, cuando se utiliza un medidor de flujo de calor, los usuarios no necesitan conectarse a fuentes de agua externas ni estar equipados con tuberías de agua;

19. Para calibrar la respuesta de todo el sistema de prueba, se utilizó la calibración del quemador de metano para medir el valor del coeficiente C;

20. El sistema de adquisición de datos puede registrar automáticamente la salida de instrumentos como analizadores de gas, caudales de placas de orificio, termopares, etc.

21. Equipados con un sistema operativo de software, los resultados de la prueba incluyen: tasa de liberación de calor, tasa de flujo de gases de combustión, coeficiente C, tiempo de ignición y extinción de la muestra, consumo total de oxígeno, generación total de humo, tasa de pérdida de masa, liberación total de calor, calor de combustión efectivo. , generación de dióxido de carbono y generación de monóxido de carbono.
